제품 상세 정보:
|
| 응용 프로그램: | 교련 관 게양 | 용법: | 공구를 취급하는 유전 |
|---|---|---|---|
| 생성물: | 파이프를 드릴 | 표준: | API8C |
| 프로세스 유형: | 위조 | 조건: | 새로운 |
| 크기: | 2 3/8-6 5/8 | 자료: | 합금강 |
| 작동 condiction: | 표준 서비스 | ||
| 강조하다: | 교련 공구 취급,공구를 취급하는 교련 관 |
||

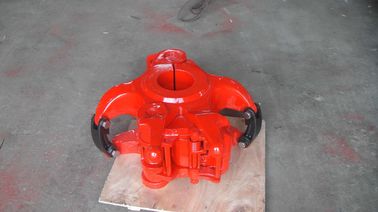

DDZ 18도 교련 관 엘리베이터 시리즈는 잘 교련의 가동에 있는 교련 관의 하강하고는 것 그리고 올라가는 또는 가스 교련 또는 지질 탐광 통제하는 중요한 기구 입니다. 제품이 이용되기 전에, 사용법 지시를 똑똑히 읽으십시오.
적당한 디자인, 쉬운 가동, 안전 및 신뢰성 및 자격이 된 물자, DDZ로 18도 교련 관 엘리베이터 시리즈는 선진 기술 및 특별한 강렬 열처리 둘 다에 의해 제조됩니다. 그들은 엄격한 강도 시험 및 NDT에 의해 최고 구조상과 착용 저항 성격으로 확인됩니다.
그들은 EU 2 3/8"에서 교련 관을 취급해서 좋습니다--6 5/8" IEU 직경. 18도 교련 관 엘리베이터 시리즈의 최대 등급 짐은 900kN (100tons), 1125kN (125tons), 1350kN (150tons), 2250kN (250tons), 3150kN (350tons), 4500kN (500tons)입니다.
DDZ 시리즈 엘리베이터의 모든 기술적인 모수 그리고 재산은 필요조건 SY5035와 API Spec.8A/8C와 일치하여 입니다.
주요 기술적인 모수
|
엘리베이터 표 |
구멍 직경 mm |
공구 합동과 교련 관의 적당한 |
||
|
정상 구멍 |
바닥 구멍 |
교련 관 유형 |
공구 합동 유형 |
|
|
DDZ 2 3/8" EU |
107.95 |
67.47 |
2 3/8 EU |
만약에 NC26 (2 3/8) |
|
DDZ 2 7/8" EU |
120.65 |
83.34 |
2 7/8 EU |
만약에 NC31 (2 7/8) |
|
DDZ 3 1/2 " EU |
139.70 |
100.81 |
3 1/2 EU |
NC38 (3 1/2IF) 또는 NC40 (4IF) |
|
DDZ 4" IU |
165.10 |
108.74 |
4IU |
NC40 (4FH) |
|
DDZ 4" EU |
171.45 |
121.44 |
4EU |
NC46 (4IF) |
|
DDZ 4 1/2 " IU |
4 1/2IU |
NC46 (4IF) 또는 4 1/2 FH |
||
|
DDZ4 1/2 " IEU |
4 1/2 IEU |
NC46 (4IF) 또는 4 1/2 FH |
||
|
DDZ 4 1/2 " EU |
180.98 |
133.35 |
4 1/2EU |
NC50 (4 1/2IF) |
|
DDZ5” IEU |
5IEU |
NC50 (4 1/2IF) 또는 5 1/2FH |
||
|
DDZ 5 1/2” IEU |
200.02 |
147.64 |
5 1/2 IEU |
5 1/2 FH |
|
DDZ 5 7/8" IEU |
200 |
157 |
57/8IEU |
5 7/8FH |
|
DDZ 6 5/8" IEU |
225 |
178.59 |
6 5/8 IEU |
6 5/8FH |
말:
1. IU는 내부 전복 교련 관, EU를 의미합니다 외부 두집히는 교련 관을 의미합니다, IEU는 내부와 외부 전복 교련 관을 의미합니다
2. 최대 등급 짐은 부류 채워집니다.
정격 수용량 DDZ 18도 유형 시리즈 엘리베이터
|
정격 수용량 |
kN |
900 |
1125년 |
1350년 |
2250 |
3150 |
4500 |
|
톤 |
100 |
125 |
150 |
250 |
350 |
500 |
|
|
교련 관 크기 (OD) |
에서 |
2 3/8-5 |
2 3/8-5 1/2 |
3 1/2-5 1/2 |
4-5 1/2 |
4-6 5/8 |
|
|
사소 & 최대. Dia. 연결 |
에서 |
1 3/4-2 3/4 |
2 1/2-3 1/2 |
2 1/4-3 1/2 |
3 1/2-4 3/4 |
||
|
mm |
44.45-69.85 |
57.15-88.9 |
57.15-88.9 |
88.9-120.6 |
|||
