제품 상세 정보:
|
| 응용 프로그램: | 좋은 시험 가동 | 용법: | 유정 Suface 시험 가동 |
|---|---|---|---|
| 자재구분: | EE | 생산 수준: | PLS 3 |
| 생산 수준: | PR1, PR2 | 표준: | API 6A |
| 제품 이름: | 지상 시험 나무 | 사용 압력: | 10000 psi |
| 명세서: | 3" - 10000psi | 작동 condiction: | 표준 serive 또는 신 서비스 |
| 강조하다: | 원천 지상 안전 밸브,지상 시험 나무 |
||

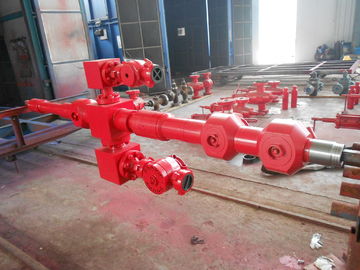

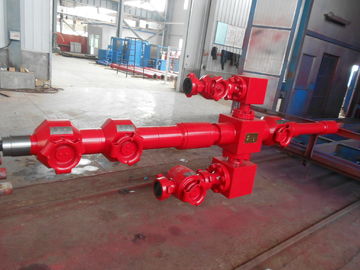

API 6A 표면 시험 나무 우물 표면 시험 고압 플로우 헤드
플로우 헤드는 교차하는 접합기, 회전대, 몸, 드는 잠수함, 마개 벨브로 등 이루어져 있습니다.
플로우 헤드는 배관과 연결할 수 있는 2개의 날개를 가진 유형, 출구를입니다 1502년 조합 올리고 있습니다. 필요조건에 의하여, 공구는 정상, 2개의 날개 통제에서 낮은 토크 벨브에 의하여 액체 수송될 수 있습니다. 주된 벨브 통제 열려있고는 가까운 지상 장비. 회전대의 실은 실을 느슨한 실을 피하기 위하여 때 자전에서 남겨둡니다.
밑바닥 연결 실은 4 1/2IF의 높은 장력 강도 및 고압 바다표범 어업을 지키는 2단계 밀봉 입니다.
주요 구멍 직경: 78mm
일 압력: 70Mpa
최대. 드는 수용량: 1800kN
연결: 바닥: 4 1/2 " 만약에
2 날개: 2" FIG1502와 3" FIG1502
작동 온도: - 29~121℃
근무 조건: 진흙, 기름, 가스 (H2S)
표준 작동 연습
회전대 집합
배관 회전대는 지상 시험 나무 아래에 지상 시험 나무가 그것의 위 정지되는 동안 있고 시험 끈 교체를 허용하기 위하여 디자인됩니다. 어떤 downhole tools.e.g.setting의 가동 도중 끈을 자전하는 것이 필요합니다 검색 가능한 포장업자. 이하 바다 나무, 등에서 기계적으로 빗장을 벗기기.
장비 명세
신 서비스하십시오
등급에 10,000 psig 압력을 가하십시오
250deg F를 평가하는 최고 온도
-20deg F를 평가하는 최소한도 온도
최고 연결 5-3/4” – 4 그루터기 ACME-2G-RH 상자
밑바닥 연결 5-3/4” – 4 그루터기 ACME-2G-RH PIN
크로스오버
5-3/4” – 4 그루터기 ACME-2G-RH 상자 * 411 1 Ea
5-3/4” – ACME-2G-RH 상자 *3-1/2 EUE PIN 1 Ea가 4에 의하여 그루터기를 뽑습니다
드는 잠수함 1 Ea
| 초크 다기관 |
| 신 서비스: NACE MR0175 |
| -20에서 250 deg F를 운영하기 |
| 초크 다기관은 두 배 구획 게이트 밸브 및 블리드를, 교류 중단 없이 그리고 인원 및 환경의 보호를 초크 변화/보충을 허용하는 비치할 것입니다. |
| 수화물 금지/경감조치를 위한 초크의 맞은편에 화학 주입 점. |
| 128/64ths “조정가능한 초크 |
| 1 능동태 + 1개의 백업 |
| 2/64"에 있는 조정 콩의 전 세트는 128/64"에 48/64"와 4/64"에 8/64"에서 48/64"에서 증가 증가합니다. |
| 2 상류로 그리고 초크 몸의 하류 항구를 출혈하십시오. |
| 지상 안전 밸브 |
| 신 서비스: NACE MR0175 |
| -20에서 250 deg F를 운영하기 |
| ESD 체계로 묶이는 유압으로 안전 장치 게이트 밸브. |
| 자료 우두머리 (필수 2ea) |
| 3" 무화과 1502 10K Psi |
| 신 서비스: NACE MR0175 |
| 운영하는 임시 직원: -20에서 250 deg F |
| 항구의 최소 숫자. 두 배 장벽 철학에 고분고분한: 6 |
| 기름 다기관 |
| 3" 602 연결 (기름) 및 4" 602 연결 (가스): API SPEC 6A, ASME B16.34 (전환자 다기관과 관련되었던 벨브) |
| 신 서비스: NACE MR0175 |
| 최소한 1440 psi 등급 |
| 온도 등급: 32에서 212 deg F |
| 가열기 붐에 출구. 공 벨브가 언제 공급한지 맞물려지골 또는 유사하게 기계적으로 통제되는 벨브. |
| 5가지의 방법 다기관 |
| 가스 다기관 |
| 4" 602 연결 (가스): API SPEC 6A, ASME B16.34 (전환자 다기관과 관련되었던 벨브) |
| 신 서비스: NACE MR0175 |
| 최소한 1440 psi 등급 |
| 온도 등급: 32에서 212 deg F |
| 가열기 붐에 출구. 공 벨브가 언제 공급한지 맞물려지골 또는 유사하게 기계적으로 통제되는 벨브. |
| 3가지의 방법 다기관 |
| 고압 배관 |
| 최소한도 명목 치수: 3" 무화과 1502년 연결 |
| 최소한도 일 압력: 10K psi |
| 신 서비스: NACE MR0175 |
| 전체 용접된 망치 조합을 가진 Pipework |
| 50mtr 배관과 40pc의 고압의 충분한 양/길이 상류 포장을 연결하는 90 deg 팔꿈치 |
| 저압 배관 |
| 환풍을 포함하여 하류 포장을, 연결하고 선을 구호하는 저압 배관과 팔꿈치의 충분한 양/길이 |
| 신 서비스: NACE MR0175 |
| 전체 용접된 망치 조합을 가진 Pipework |
| 좋은 시험 pipework는 시험되는 최대 압력에 일치하는 앵커 포인트에 적당히 제지될 것입니다 |
JC 원천에 관하여
Co., 주식 회사를 제조하는 Jingcheng 석유 기계장치는 2008년에 설치되었습니다, 우리는 유전 원천 장비의 디자인 그리고 제조를 전문화됩니다. 우리 - YCJC는 CNPC, GWDC, 중국에 있는 CCDC를 위한 등록한 공급자입니다.
또한 노력의 이 년을 통해 해외로, 시장에 내놓기에서 관여된 YCJC는 고객에게서 태국 아랍 에미리트 연방, 이란, 브라질, 아르헨티나, 미국 등 및 즐기게 된 좋은 명성과 같은 많은 국가에, 우리의 원천 장비 수출됩니다.
우리가 제조하는 원천 장비 공급은 케이싱 머리, 배관 머리, 케이싱 스풀, 배관 스풀, 게이트 밸브, 초크 벨브, 역행 방지판, X-mas 나무, VR 마개, 배관 걸이, 케이싱 걸이, 운영하는 공구, 착용 투관, 간격 장치 스풀, 플랜지 접합기, 조합 플랜지, 망치 조합, 팔꿈치, 회전대 합동, 구획 십자가, 구획 티, 동행자 플랜지, 계기 플랜지, weldneck 플랜지, FC 문, FC 좌석, FC 줄기, API 죔쇠, API 죔쇠 허브를 포함합니다
